¿Qué son los ensayos de grado de protección (IP)?

Los aparatos y equipos eléctricos y electrónicos deben estar protegidos por una envolvente contra la entrada de suciedad, polvo, agua y el contacto con partes del cuerpo u objetos, en función del lugar de uso y de las condiciones ambientales. Esto sirve para evitar peligros para las personas y para garantizar el funcionamiento del aparato, previniendo fallos causados por el agua, la corrosión o la contaminación conductiva. Además, debe evitarse el estrés mecánico, por ejemplo, por impactos, para garantizar un uso fiable.

Categorías para determinar el grado de protección de un equipo eléctrico

  • La IEC 60529 / EN 60529 es la norma internacional que define el código IP para clasificar la protección contra el polvo y el agua.
  • La ISO 20653 es otra norma internacional centrada en los vehículos de carretera. Está armonizada con el código IP, sigue la misma clasificación, pero también especifica los requisitos de ensayo según el tipo de vehículo (turismos, autobuses, tractores, motocicletas, etc.).
  • La IEC 60598 es una norma específica para el grado de protección IP en luminarias, con clasificaciones y requisitos de ensayo específicos.
  • La protección contra la entrada NEMA 250 se utiliza principalmente en Estados Unidos y Canadá para equipos eléctricos de 1000 voltios o menos, destinados a ser instalados y utilizados en lugares ordinarios y peligrosos.
  • También existen normas militares específicas, como MIL-STD-810, MIL-STD-202, MIL-STD-750 y MIL-STD-883, que hacen referencia a diferentes requisitos de protección para aplicaciones militares.
  • La norma aeroespacial RTCA-DO-160 también tiene una sección de impermeabilidad.

Estas clasificaciones son similares pero no intercambiables, como tampoco lo es la severidad de los ensayos. Las normas militares son mucho más estrictas, pero algunos fabricantes comerciales pueden optar por cumplir con las normas de grado militar para destacar el nivel de protección de su producto.

Clasificación internacional del código IP

El sistema de clasificación del código IP tiene dos dígitos. El primer dígito va del 0 al 6 y corresponde a la protección contra la entrada de cuerpos sólidos. El segundo dígito va del 0 al 9 y se refiere a la protección contra la entrada de líquidos. Los dos dígitos son completamente independientes entre sí.

Algunos dispositivos solo necesitan una clasificación IP para uno de los dos dígitos. Si un producto solo se somete a ensayos de líquidos y no de sólidos, puede tener una "X" en el dígito de sólidos. Por este motivo, el ensayo se denomina a veces ensayo IPX. Teniendo en cuenta estos parámetros, existen 70 combinaciones de códigos de protección.

Existe una tercera letra opcional que se refiere al uso de alta presión.

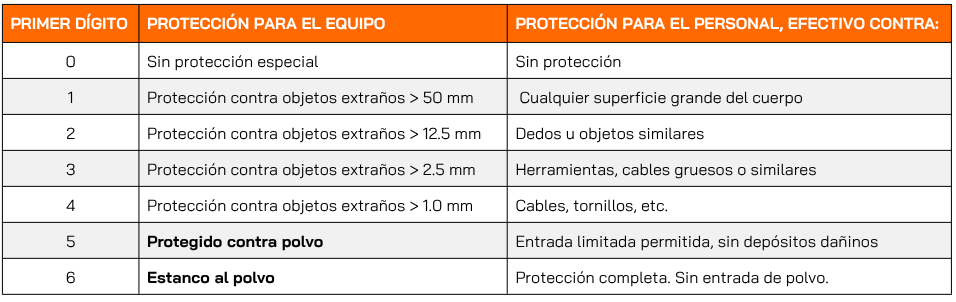

Primer dígito del código IP: Ensayo de protección contra partículas sólidas, arena y polvo

El ensayo de protección contra la entrada de objetos sólidos extraños incluye dedos y otros objetos, pero también arena y polvo. Para los objetos más grandes, las instalaciones de ensayo IP utilizan sondas calibradas para comprobar las aberturas de la carcasa.

En el ensayo de polvo IP, el artículo se coloca en una cámara sellada donde el polvo calibrado se agita y se sopla continuamente alrededor de la envolvente. Tras el ensayo, la envolvente se limpia y se abre para inspeccionar si hay polvo en su interior.

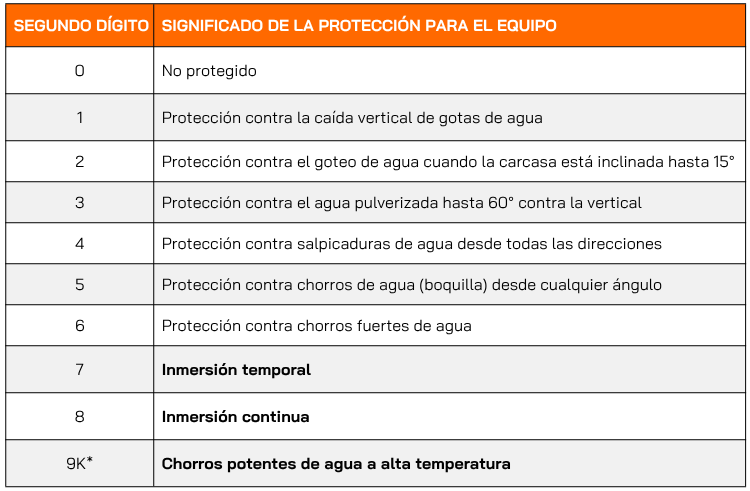

Segundo dígito del código IP: protección contra el agua

Muchos productos, como los faros de los coches, los conectores de los móviles y diversos componentes electrónicos, deben funcionar de forma fiable, especialmente cuando se utilizan en entornos húmedos o en el exterior. La resistencia a las salpicaduras de agua es, por tanto, una importante característica de calidad que se comprueba en nuestro laboratorio para evaluar la resistencia de los aparatos y componentes eléctricos. Nuestro laboratorio está diseñado para las clases de protección IP de IPX1 a IPX9k, que indican la protección contra la entrada de agua con efectos perjudiciales.

* Identificado como IPX9 en la norma IEC 60529. Todos los ensayos con la letra "K" están definidos por la norma ISO 20653

¿Por qué elegir los ensayos de grado de protección de Applus+ Laboratories en Europa y Norteamérica?

En Applus+ Laboratories, contamos con una red mundial de laboratorios capaces de prestar servicios de ensayo IP para diferentes normas y con distintas especializaciones sectoriales (iluminación, automoción, aeroespacial, militar). Podemos realizar ensayos para todas las normas pertinentes, incluida la NEMA, ya que nuestros laboratorios de ensayo IP en Estados Unidos y Canadá son laboratorios de ensayo certificados NEMA 250 con una gran experiencia en la interpretación de la norma NEMA 250.
